首頁
環氧樹脂快速固化預浸料 C64，G64，A64
采用改性環氧樹脂與特殊潛伏性的固化劑組合，使得預浸料可以在150℃ 10分鐘內實現固化，并且具有優異的力學性能和很長的儲存期。客戶可以選擇烘箱，熱壓罐和模壓作為固化手段，可以在90-150℃ 的各個溫度條件下制定靈活的固化工藝。該體系是高性能要求的批量化產品理想原材料，也是提高固化效率和制備夾芯產品的最佳選擇。
樹脂基體特征參數/LC604
| 化學性質 | 熱固性環氧樹脂 |
| 固化溫度 | 90-150℃ |
| 凝膠時間 | 48-50min/90℃ 3-4min/130℃ 1-2min/150℃ |
| 玻璃化轉變溫度（Tg） | 105-115℃ (240min/90℃ ) 20-130℃(40min/130℃) 120-130℃ (10min/150℃) |
| 成型工藝 | 模壓，熱壓罐，烘箱 |
| 推薦應用領域 | 高抗沖擊性，批量化產品 |
*DSC測試，升溫速率10℃ /min
預浸料固化工藝(僅供參考)
烘 箱: 真空度不低于-0.085MPa，1~3℃ /min升溫至90℃ ，保溫至少240min(或120℃ /90min、130℃ /6min) ；1~3℃ /min 降溫至50℃以下脫模。
熱壓罐: 真空度不低于-0.085MPa ，加壓1~7bar，1~3℃ /min 升溫至130℃ ，保溫至少60min；1~3℃/min降溫至50℃ 以下脫模。
模 壓: 10℃ /min升溫至150℃，加壓1~10MPa，保溫至少10 min；以不大于20℃/min降溫至50℃以下脫模。

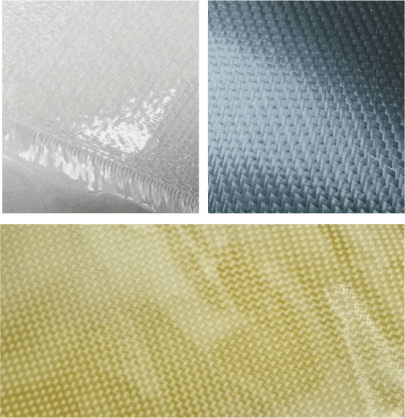

預浸料規格
備注:可根據客戶需求定制各種面密度、寬度、樹脂含量預浸料。
| 牌號 | 纖維類型與形式 | 樹脂含量（%） | 織物面密度(g/m²） | 厚度(mm) | 拉伸性能(GPa) | 彎曲性能(GPa) | 剪切性能(MPa) | 儲存期 |
|---|---|---|---|---|---|---|---|---|
| A6442P1-200 | 芳綸/平紋 | 42±2 | 200±6 | 0.24±0.02 | 436/21 | 270/17 | 27 | 30d/26℃ 360d/-18℃ |
| A6437U0-150 | 碳纖維/單向 | 37±2 | 150±8 | 0.15±0.02 | 2023/132 | 917/110 | 65 | 30d/26℃ 360d/-18℃ |
| A6442T2-200 | 碳纖維/斜紋 | 42±2 | 200±10 | 0.22±0.02 | 700/55 | 750/50 | 65 | 30d/26℃ 360d/-18℃ |
| A6437U0-200 | 玻璃纖維/單向 | 37±2 | 200±10 | 0.16±0.02 | 910/42 | 780/40 | 73 | 30d/26℃ 360d/-18℃ |
| A6433P1-200 | 玻璃纖維/平紋 | 33±2 | 200±10 | 0.15±0.02 | 430/24 | 445/25 | 58 | 30d/26℃ 360d/-18℃ |
返回列表
